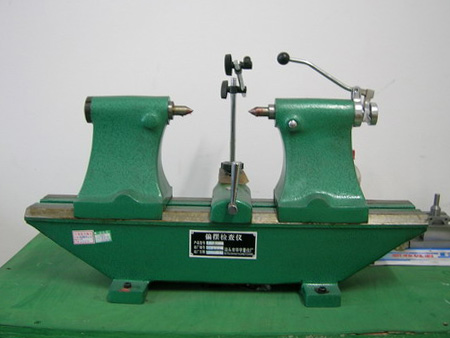

蝸輪齒圈跳動測量儀

渦輪齒圈跳動測量儀,渦輪齒圈跳動檢查儀,跳動測量儀技術參數： 1、被測齒輪模數范圍：1～6mm。2、被測工件直徑：300m。3、兩頂針間距離：418mm。4、測量支架轉動范圍：＋90。5、指示表分度值：0.001mm。

產地：河北省>泊頭市

供應商：河北精工機床制造有限公司

562119475

電話：13932735398 座機：0317-4580234

蝸輪齒圈跳動測量儀詳細內容

渦輪齒圈跳動測量儀,齒圈跳動檢查儀,跳動測量儀可對具有中心孔的帶軸內外嚙合圓柱齒輪、圓錐齒輪、蝸輪和蝸桿的齒圈徑向跳動和端面跳動進行測定（如果被測齒不帶軸，用戶可自制具有中心孔的芯軸）。渦輪齒圈跳動測量儀,齒圈跳動檢查儀,跳動測量儀也可對其有中心孔的圓柱和圓錐的徑向跳動和端面跳動進行測定。
渦輪齒圈跳動測量儀,渦輪齒圈跳動檢查儀,跳動測量儀技術參數： 1、被測齒輪模數范圍：1～6mm。2、被測工件大直徑：300m。3、兩頂針間大距離：418mm。4、測量支架轉動范圍：＋90。5、指示表分度值：0.001mm。
6、齒圈的徑向跳動△Fr為測頭相對于齒輪軸線的_變動量。為此，齒圈徑向跳動的檢查是用具有原始齒條齒形的測量頭進行，檢查時，依次插入齒輪的齒間內，在齒輪轉一圈范圍內，測頭相對于齒輪軸線的_變動量即為△Fr。
